一、產品介紹

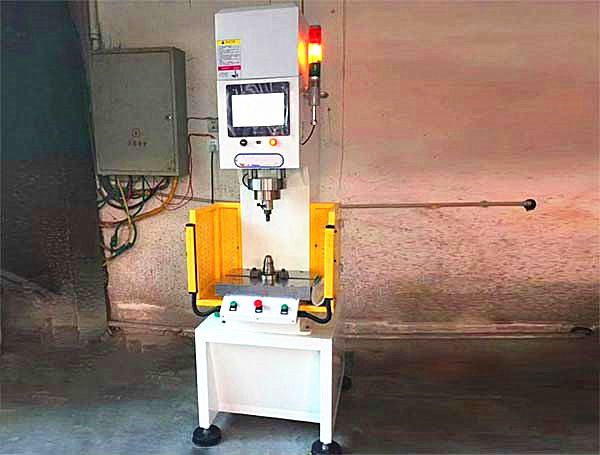

電子壓裝機又稱精密數控伺服電子沖床，其工作原理是伺服電機驅動高精度滾珠絲杠精密壓力裝配，它可以實現壓力裝配全過程的壓力加載力和壓力深度的閉環控制，根據客戶要求，通過調整壓力大小和模具，實現壓裝不同零部件的效果。
二、設備性能優勢
1、精準的壓力和位移閉環控制，精度高，是其它類型壓裝機無法比擬的；
2、與傳統的氣動、液壓壓力機相比，電子壓裝機具有80%以上的節能效果，更環保、安全，可以滿足無塵車間設備使用要求；
3、在液晶觸摸屏上可以顯示出壓力和位移的全過程曲線，全過程控制可自動確定產品在運行的任何階段是否合格，并實施不良品的清除，實現在線質量管理；
4、壓縮力、深度和保持時間都可以在操作面板上輸入，界面友好，操作簡單；
5、可定制、存儲、調用100套壓裝程序，三種壓裝模式可滿足您的不同工藝要求；
6、通過USB接口，將數據存儲在閃盤中，保證產品加工數據的可追溯性，便于生產質量控制的管理；
7、電子壓裝機具有精準的壓力和位移控制功能，不需要在安裝上增加額外的硬限制，在加工不同規格的產品時，只需調用不同的沖壓工序，很容易實現一機多用、靈活裝配。
三、應用領域
1、汽車發動機及傳動軸等零件的壓裝；
2、電子產品精密壓裝；
3、圖像技術核心部件的精密壓裝；
4、電機軸承精密壓裝機的應用；
5、彈簧性能試驗等精密壓力試驗；
6、自動裝配線的應用；
7、其他需要精密壓力裝配的場合。
四、設備技術參數
|
項目 |
TM-107-10T |
TM-107-15T |
TM-107-20T |
TM-107-30T |
|
理論出力(Ton) |
3-10 |
5-15 |
5-20 |
10-30 |
|
作面尺寸 |
500*400 |
500*400 |
600*400 |
600*400 |
|
最大工作高度 |
400 |
400 |
400 |
400 |
|
油缸行程 |
200 |
200 |
200 |
200 |
|
油缸下降速度(mm/s) |
65 |
180 |
180 |
150 |
|
油缸加壓速度(mm/s) |
20 |
30 |
30 |
20 |
|
油缸上升速度(mm/s) |
75 |
150 |
150 |
130 |
|
電源 |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
|
馬達功率(KW) |
3．75 |
2．25 |
2．25 |
3．75 |
以上是電子壓裝機常見的幾款型號及技術參數，我們還可根據您的要求進行設備定制。
